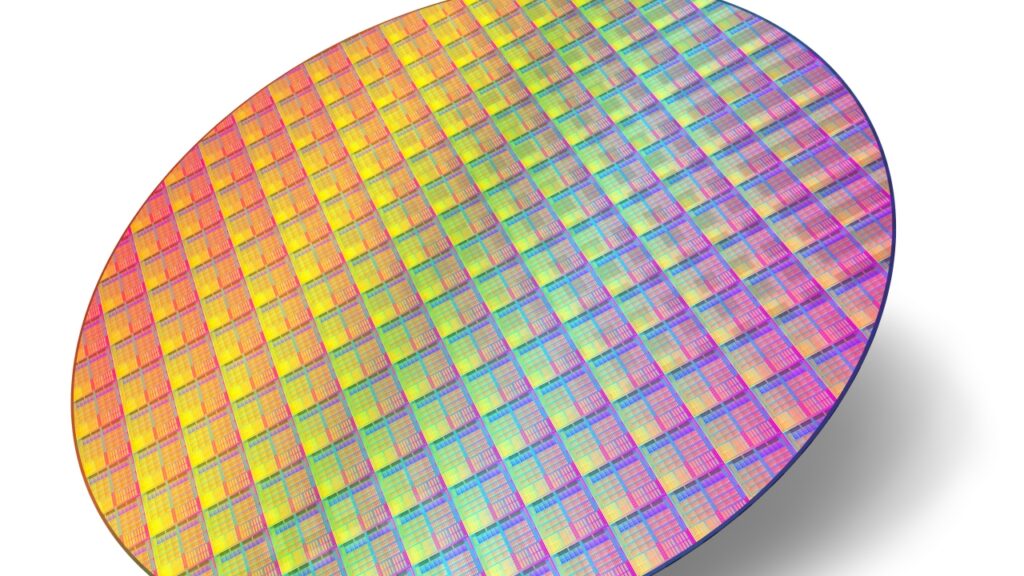

ウェハレベル電気特性検査とは、

チップを切り出す前のウェハ状態で、電気特性を測定する検査を指す。

目的は明確で、

・トランジスタが設計通り動いているか

・プロセスばらつきが許容範囲か

・量産に進んでよい状態か　　を 早い段階で判断すること。

ここで異常を掴めなければ、後工程は賭けになる。

理由はシンプル。不良は、早く見つけるほど安く止められる。

後工程に進むほど、

・加工コスト

・実装コスト

・テストコスト　が積み上がる。

ウェハ段階で止めれば、

・ロスは最小

・原因は追いやすい

・工程修正が早い

E-Testは、工場の損失を最小化する防波堤である。

ウェハ検査で見るのは、「動く／動かない」ではなく 傾向。

代表例：

・しきい値電圧（Vth）

・リーク電流（Ioff）

・駆動電流（Ion）

・抵抗・容量（R/C）

・トランジスタばらつき

重要なのは、絶対値よりも分布と変化。

平均は合っていても、分布が広ければ量産は危険。

E-Testの中核がPCM（プロセス管理用デバイス）。

PCMは、

・製品回路とは別に

・プロセス状態を可視化するために

・意図的に配置された評価構造　である。



役割は：

・工程ごとのズレを検出

・日・ロット・装置差の監視

・SPCデータの基礎

PCMが壊れている工場は、目隠し運転をしているのと同じ。

ウェハ検査では、

・ウェハプローバ

・高精度プローブカード

・パラメータアナライザ　が使われる。



だが難しいのは装置ではない。

・プローブ接触抵抗

・接触位置ずれ

・表面ダメージ

・測定ノイズ

測定そのものが新たなばらつきを生むこともある。

測っているつもりで、壊しているという事故も珍しくない。

E-Testの価値は、測った後の使い方>で決まる。

活用例：

・リソグラフィ条件補正

・イオン注入量の微調整

・成膜厚みの最適化

・装置異常の早期検知

E-Testは工程改善の起点データである。

微細化が進むほど、E-Testは難しくなる。

理由：

・nm単位の差が特性に直結

・ランダムばらつきの増加

・3D構造で測定点が限定される

・EUV由来の確率的欠陥

測っても原因が一意に決まらない状況が増えている。

そのため、E-Test × 統計 × AI解析が必須になっている。

・ウェハレベル電気特性検査は最初の関門

・不良は早く止めるほど安い

・絶対値より分布と傾向を見る

・PCMはプロセス管理の要

・先端ノードでは解析力が競争力

１．なぜE-Testは後工程テストより重要とされるのか？

２．PCMの役割は何か？

３．平均値が合っていても危険な理由は？
