外観検査とは、チップやパッケージの物理的状態を観察し、欠陥の有無を判定する検査を指す。

対象は広い。

・ウェハ表面

・配線パターン

・バンプ

・ワイヤ接合部

・モールド樹脂

・基板接合部

つまり、前工程から後工程まで全域に存在する検査。

理由はシンプル。

物理欠陥は、時間差で電気不良に変わる。

例：

・微小クラック → 温度サイクルで拡大

・異物付着 → リーク電流増加

・配線欠け → EM破壊

・モールド剥離 → 吸湿劣化

外観不良は、今は動くが、未来で壊れる不良でもある。

代表的な外観欠陥は以下。

● パーティクル（異物）

・ダスト

・金属粉

・レジスト残渣

微細配線では、1粒でショート不良になることもある。



スクラッチ（傷）

・CMP傷

・搬送傷

・プローブ傷

配線断線や信頼性低下の原因。



● クラック（割れ）

・ダイシングクラック

・バンプ周辺割れ

・モールド割れ

温度変化で進展しやすい。



● デラミネーション（剥離）

・樹脂とチップ界面

・RDLと絶縁膜界面

熱抵抗増大・吸湿劣化の原因。

外観検査は主に光学技術を使う。

代表装置：

・光学顕微鏡

・自動外観検査装置（AOI）

・高解像度ラインスキャン

・3D形状測定装置

検査方式は大きく2つ。



● 目視検査

・人が顕微鏡で観察

・微妙な欠陥検出に強い

だが、

• 工数が多い
• 個人差が出る

量産では限界がある。

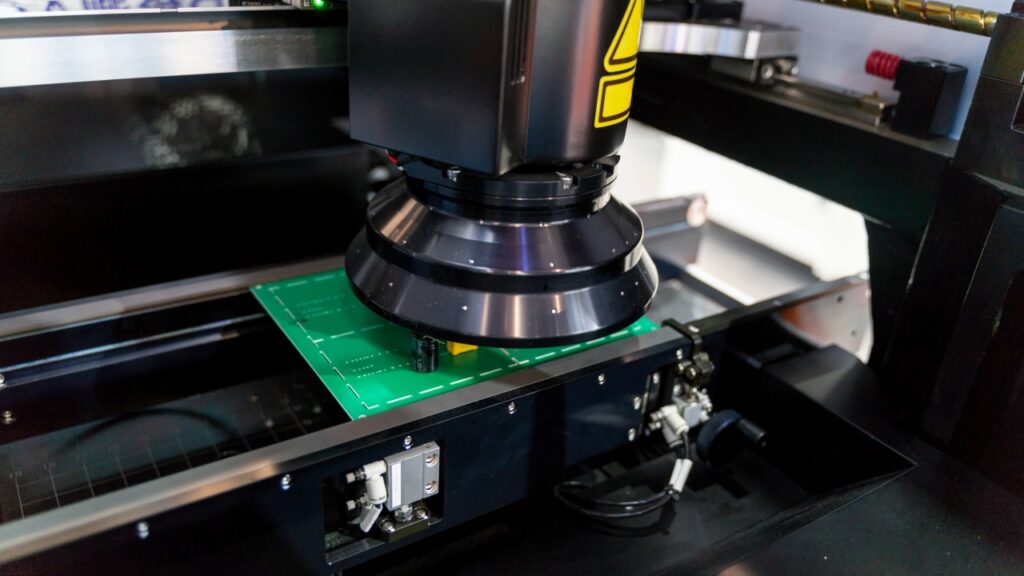

● 自動外観検査（AOI）

・画像取得

・画像比較

・欠陥抽出

高速・大量検査が可能。現在の主流。

AOIは単純な画像比較ではない。

代表的手法：

・Golden Sample比較

・パターン認識

・輝度差解析

・エッジ検出

微細化が進むほど、正常と異常の差が曖昧になる。

誤検出（False Alarm）と見逃し（Escape）の最適化が課題。

先端パッケージでは難易度が急上昇する。

理由：

・バンプ微細化

・RDL多層化

・3D積層構造

・光が届かない内部欠陥

そのため、

・X-ray検査

・CT検査

・超音波探傷

など、非破壊内部検査と併用される。

外観検査は判定だけで終わらない。

活用例：

・欠陥マッピング

・装置異常の検知

・搬送系トラブル特定

・工程ばらつき把握

Defect Mapは、歩留まり改善の最重要データのひとつ。

・外観検査は物理欠陥を捕捉する基本検査

・多くの不良は形として現れる

・AOIが量産の主流

・先端パッケージでは内部検査が必須

・欠陥マップは工程改善の鍵

１．外観不良が時間差で電気不良に変わる理由は？

２．AOIと目視検査の違いは何か？

３．先端パッケージで光学検査が難しい理由を挙げよ。

４．Defect Mapは何に活用されるか？
