P型半導体（正孔が多い）とN型半導体（電子が多い）を接合すると、
境界部分で「電子」と「正孔」が出会い、再結合します。

この接合面にできる電子も正孔もいない領域を 空乏層（くうぼうそう） と呼びます。
この空乏層が「電気の通り道を制御する壁」として機能します。

接合直後、電子はN側からP側へ、正孔はP側からN側へ移動します。
すると、電子と正孔が再結合し、電荷が偏ります。

結果として、P側にはマイナスの固定電荷、N側にはプラスの固定電荷が残り、
境界部に内部電界（電圧の壁）が生じます。

この内部電界が、電子や正孔の自由な移動を妨げるようになります。

空乏層とは、電子と正孔が再結合して「キャリアが存在しない領域」です。
この部分は電気を通さないため、半導体が一方通行に電流を流す仕組みの根幹になります。

→ 言い換えると、「電気の踏切の遮断機」のようなものです。
→ 進行方向が正しければ開くが、逆向きでは閉じてしまう。

（1）順方向バイアス
・P型側にプラス電圧、N型側にマイナス電圧をかける。
・内部電界の壁が低くなり、電子と正孔が再び動き出す。
・結果として電流が流れる。

（2）逆方向バイアス
・P型側にマイナス電圧、N型側にプラス電圧をかける。
・内部電界の壁が高くなり、キャリアは動けなくなる。
・電流はほとんど流れない。

このように、PN接合は一方向にしか電流を流さない性質を持ちます。
これが「整流作用」です。

ダイオードとは、このPN接合を1つ持つ素子のことです。
電流を一方向に流すことができるため、
電気回路では「チェックバルブ（逆流防止弁）」のような役割を果たします。

用途：
・電源回路（交流→直流への整流）
・逆電流防止
・電圧安定化（ツェナーダイオード）
・光の発生（LED）

順方向に電圧をかけると、最初は電流がほとんど流れません。
しかし、ある一定の電圧（シリコンで約0.7V）を超えると、急に電流が流れ始めます。

これを閾値電圧（スレッショルド電圧）と呼びます。
材料によって値は異なります（例：ゲルマニウムは約0.3V）。

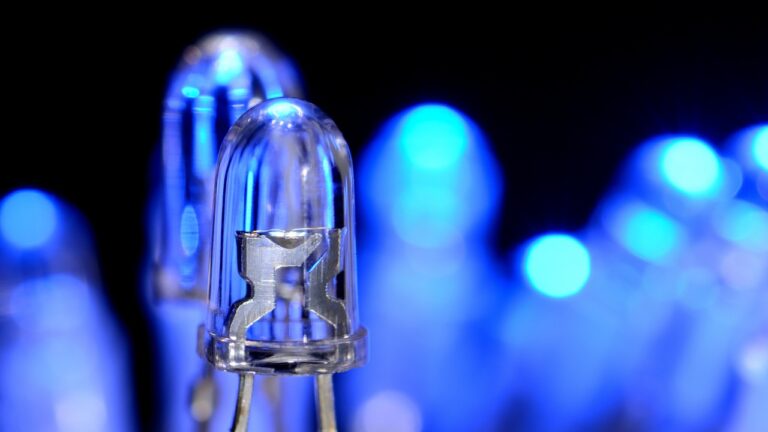

発光ダイオード（LED）もPN接合の一種です。
順方向バイアスで電子と正孔が再結合する際、
余ったエネルギーが光（フォトン）として放出されます。

発光色は材料のバンドギャップの大きさで決まります。
（例：赤＝小さいギャップ、青＝大きいギャップ）

通常、逆方向では電流が流れませんが、
ある電圧を超えると絶縁破壊が起こり、電流が流れます。
この現象を利用して「電圧を一定に保つ」素子がツェナーダイオードです。

このように、PN接合は「制御の起点」であり、
電流を意図的に流したり止めたりする設計の基礎です。

・ナノスケール化による空乏層の制御困難化
・リーク電流（逆方向での微小電流）対策
・高温動作・高電圧対応素材（SiC, GaN）への置換
・量子トンネル効果による新しいスイッチング方式の研究

→ これらを克服することで、より高効率な電力変換や省エネデバイスが実現します。

・PN接合は、P型とN型を接合した領域にできる「電気の壁」。
・順方向では電流が流れ、逆方向では流れない。
・この性質がダイオードやLEDなどの基本原理。
・微細化と高性能化により、新しい接合構造（GAA, 3D積層）も登場している。

１．空乏層とは何か？

２．ダイオードが一方向にしか電流を流さない理由は？

３．LEDが光る理由は？
