半導体の歴史は、単なる技術史ではなく、
人類の「情報と制御」を追い求めた物語です。

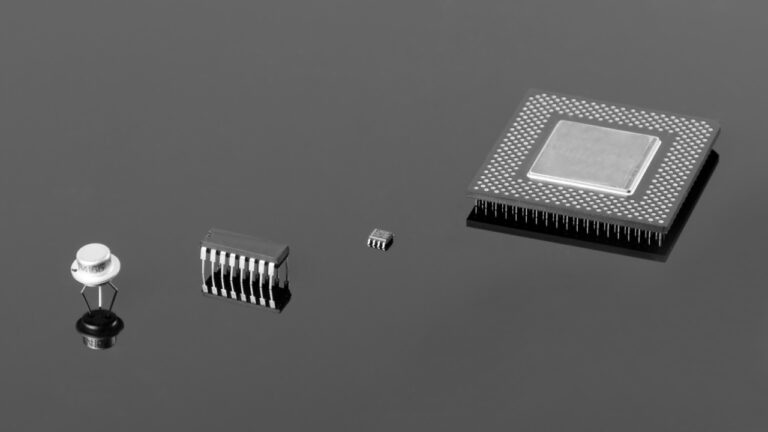

70年以上の間に、真空管 → トランジスタ → IC → LSI → AIチップ へと進化し、
社会・経済・文化を根本から変えてきました。

● 1930年代：ドイツで半導体整流素子「セレン整流器」が実用化。
● 1947年：アメリカ・ベル研究所で世界初のトランジスタを発明（ショックレー、バーディーン、ブラッテン）。
　→ これが「半導体時代の幕開け」。
● 1950年代：真空管に代わり、小型で低電力のトランジスタが急速に普及。

この発明は、ノーベル物理学賞（1956年）を受賞。
以降、半導体が電子社会のエンジンになっていきます。

● 1958年：ジャック・キルビー（Texas Instruments）が世界初のICを発明。
● 同年、フェアチャイルド社のノイスが平面技術を確立。
　→ トランジスタ・抵抗・配線を1枚のチップ上に集積可能に。

この時代のキーワード：
「小型化」「信頼性」「大量生産」。
　NASAのアポロ計画や軍事通信でも使用され、国家的戦略産業に成長。

● 1971年：Intelが世界初のマイクロプロセッサ「4004」を発表。
　→ 計算機能を1チップに統合。
● 1970〜80年代：日本企業（NEC、東芝、日立、富士通など）が世界を席巻。
　→ DRAM・マイコン・家電・ウォークマン時代の到来。

この時代に「ムーアの法則」が登場。
　→ 「半導体の集積度は18〜24か月で2倍になる」。
この経験則が業界の指針となり、世界的な技術競争を生んだ。

● 1990年代：PCの普及、Windows時代の幕開け。
● CPU性能が飛躍的に向上（Pentium、Athlonなど）。
● メモリとストレージの容量が急増。
● 携帯電話やデジカメなどに半導体が大量搭載。

→ 半導体は「人間の知的活動を拡張するツール」となった。

● 2007年：iPhone登場。SoC（System on Chip）が主流に。
● CPU、GPU、メモリ、通信モジュールを1チップに集積。
● AI・ディープラーニングの発展により「GPU」「NPU」需要が爆発。
● ファウンドリ（受託製造）モデルが確立（TSMC・Samsungが台頭）。

→ 設計と製造の分業体制が進み、「設計力 × 製造力」の競争が始まった。

● 微細化は2nm世代へ突入。
● 3D積層、Chiplet構造、GAAFET技術が登場。
● 材料はSiからSiC、GaN、Ga₂O₃など多様化。
● AIチップ、量子半導体、光半導体など新領域が急拡大。

また、地政学的リスク（米中対立、台湾リスク）により、
各国が自国生産体制を強化（アメリカ・日本・EUで大型補助金）。

→ 半導体はもはや「国家安全保障の中核」になっている。

● 1980年代：世界シェア50％超（DRAM全盛期）。
● 1990年代後半：韓国・台湾勢の台頭により競争力低下。
● 2000年代：装置・素材分野で世界シェアを維持。
● 2020年代：TSMC熊本工場・Rapidus設立など「再興期」へ。

→ 日本は「作る」よりも「支える」技術で世界を支配している。
　　（フォトレジスト、エッチングガス、精密装置など）

● 物理的限界を超える「新原理デバイス」
　→ 量子、スピントロニクス、ニューロモルフィック
● AI設計による自動最適化（EDAの進化）
● カーボンニュートラル対応の低エネルギーデバイス
● 半導体×バイオ・半導体×光通信など異分野融合

→ 今後の半導体開発は「性能」だけでなく「目的意識（地球・人類の幸福）」が問われる。

● 半導体の歴史は「小さく・速く・賢く・つながる」への挑戦の連続。
● ムーアの法則は終焉しつつあるが、「進化の法則」は続いている。
● 日本は素材・装置・プロセスで世界トップの存在感を維持。
● これからの時代は「テクノロジー × 倫理 × 持続可能性」が鍵。

１．トランジスタが発明されたのはいつ、どこでか？

２．集積回路（IC）が生まれたことで何が可能になったか？

３．現在の半導体産業で最も重要な動向は？
