【1】センサーとアクチュエータとは何か
■ センサー（Sensor）
物理量・環境情報を“電気信号に変換”するデバイス。
例：光、音、温度、加速度、圧力、磁気、ガスなど
■ アクチュエータ（Actuator）
電気信号を“力・動き・音・振動”へ変換するデバイス。
例：モーター、圧電アクチュエータ、MEMSミラーなど
センサー →（情報化）→ 半導体回路 →（駆動）→ アクチュエータで、
リアル世界とデジタル世界がつながる。
【2】センサーの基本構造と分類
センサーは大きく次の種類に分かれる。

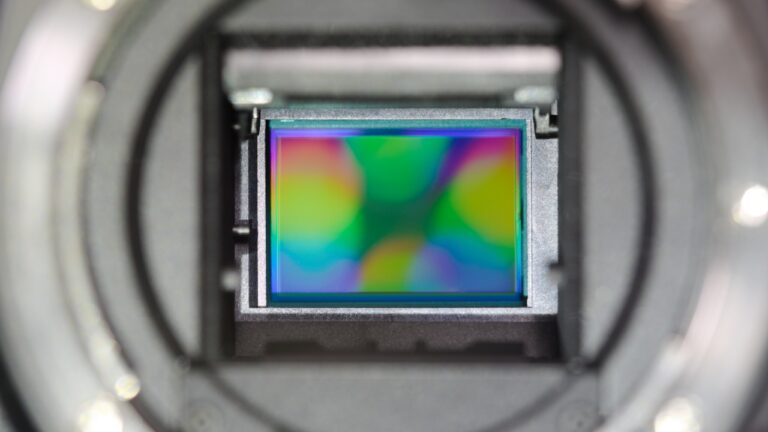

【2-1】光センサー（イメージセンサー）
例：CMOSイメージセンサー（スマホカメラ）
特徴：
● 受光部（フォトダイオード）で光を電荷に変換
● 高感度・低ノイズ化が重要
● ロジックと3D積層（Stacked CIS）が進化中
用途：スマホ、監視カメラ、自動運転、医療
【2-2】加速度・ジャイロセンサー（MEMSセンサー）
MEMS（微小電気機械システム）構造による力学検出。
特徴：
● μmスケールの可動部
● 静電容量の変化で加速度や角速度を検出
● スマホの手振れ補正
● ドローン姿勢制御
● 自動車のABS、エアバッグ
【2-3】温度センサー
例：Pn接合温度センサー、RTD、サーミスタ
特徴：
● 抵抗値や電圧が温度で変化
● 高精度・高速応答
● CPU温度管理
● バッテリー監視
● 医療用計測
【2-4】磁気センサー
例：ホールセンサー、MRセンサー（GMR/TMR）
特徴：
● 磁界の強さや方向を検出
● 高感度、小型
● モーター回転検知
● HDDヘッド
● 電流センサー
【2-5】圧力センサー
例：MEMS圧力センサー
特徴：
● 薄膜ダイアフラムで圧力・応力を検出
● タイヤ空気圧
● 気圧計
● 医療機器
【2-6】ガス・化学センサー
特徴：
● 特定ガスと反応 → 電気特性が変化
用途：
● CO₂センサー
● 有毒ガスセンサー
● アルコール検知
【3】アクチュエータの基本構造と分類
アクチュエータは「動き」を生み出すデバイス。
【3-1】圧電アクチュエータ（Piezo Actuator）
特徴：
● 電圧で伸縮（逆圧電効果）
● 高速応答
● 微小制御に最適
● インクジェットヘッド
● AF（オートフォーカス）レンズ
● MEMSスピーカー
● 精密ステージ
【3-2】MEMSミラー・スキャナ
特徴：
● 静電・磁気・熱などで可動ミラーを動かす
● LiDAR（自動運転）
● プロジェクター
● バーコードスキャナ
【3-3】モーター系アクチュエータ
例：BLDCモーター、ステッピングモーター
特徴：
● 電流で回転を制御
● ロボット
● HDD
● ドローン
● 電動工具
【3-4】マイクロアクチュエータ（MEMSアクチュエータ）
特徴：
● μmレベルの機械構造
● CMOSプロセスと統合可能
● マイクロバルブ
● 微小ポンプ
● マイクロロボット
【4】CMOS-MEMS統合の重要性
近年の潮流は「センサーとロジック回路を同じチップに統合」する方向。
メリット：
● 小型化
● 低消費電力
● ノイズ低減
● 高信頼性
例：
● スマホの6軸センサー（加速度＋ジャイロ）
● ミリ波レーダー（RF＋アンテナ＋DSP統合
【5】センサーとアクチュエータの応用分野
これらはあらゆる産業で利用される。
【5-1】自動車
● LiDAR（MEMSミラー）
● 衝突検知センサー
● 車内環境センサー
● モーター制御用アクチュエータ
【5-2】スマートフォン
● カメラ（CIS）
● 加速度・ジャイロ
● 圧力・磁気
● フォーカス用アクチュエータ
● マイク・スピーカー（MEMS）
【5-3】医療
● 血圧センサー
● 呼吸ガスセンサー
● 超音波アクチュエータ
● ミリ波/赤外センサーカメラ
【5-4】産業機器
● ロボットアーム関節
● 工場設備の状態監視（振動・温度）
● AIによる異常検知システム
【6】次世代技術の方向性
■ 高集積MEMS（多数の可動部をアレイ化）
例：大規模LiDARアレイ、MEMSスピーカー
■ AIチップとセンサーの直接接続
● Edge AI × センサー融合（推論をチップ内で実行）
● データを送る前に賢くする
■ 化学・バイオMEMS
● 次世代医療デバイス
● 自宅でのヘルスモニタリング
■ 光MEMSの高速度化
● 光通信
● AR/VRマイクロプロジェクタ
【7】まとめ
● センサーは現実の変化を電気信号にする役割
● アクチュエータは電気信号を動きに変換する役割
● どちらもMEMS技術で急速に小型化・高性能化
● 車、スマホ、医療、産業、すべての業界で不可欠
● 今後はAIとの統合・高集積化が加速
【理解チェック】
１． センサーとアクチュエータの役割の違いは？
２．MEMSセンサーが広く使われている主な理由を挙げてください。
３．GaN HEMT はどのような用途に向いていますか？
