【1】はじめに
MOSFETは半導体の中心技術として長年進化してきましたが、
微細化（トランジスタの小型化）が進むにつれて「限界」が見え始めました。
問題となったのは以下の点です。
● リーク電流の増加
● ゲート制御能力の低下（短チャネル効果）
● 性能ばらつきと熱集中
これらの課題を克服するために登場したのが、3次元構造トランジスタです。
代表格が FinFET と、その後継の GAA（Gate-All-Around） 構造です。
【2】FinFET（フィン型トランジスタ）の構造
FinFETは、従来の平面型MOSFET（Planar MOSFET）に代わる3次元構造デバイスです。
その名の通り、魚のヒレ（Fin）のような縦長のシリコン構造を持ちます。
特徴的な構造：
● チャネル領域が垂直に立ち上がったフィン形状
● ゲートがフィンの3側面を包み込むように配置される（トライゲート構造）
● より強い電界制御が可能で、リーク電流を大幅に低減
【3】FinFETの動作原理
従来のMOSFETでは、ゲートがチャネル上面しか制御できませんでした。
FinFETでは、ゲートがチャネルの3方向（上面＋両側面）を覆うため、
電子の流れを立体的に制御できます。
これにより：
● チャネルの短縮によるしきい値変動を抑制
● オン電流（Ion）の向上
● オフ電流（Ioff）の低減
● 微細化（10nm以下）でも安定した特性維持
【4】FinFETの登場背景と効果
FinFETは、Intelが2011年に22nm世代で量産化したことで実用化が進みました。
その後、TSMC・Samsungなども導入し、現在は主流構造となっています。
FinFETのメリット：
● ゲート制御能力が高い（高オン／低オフ）
● 微細化してもリーク電流が少ない
● 高速動作と低消費電力の両立が可能
FinFETのデメリット：
● 製造プロセスが複雑
● フィン形状のばらつきが性能に影響
● フィン高さの均一化が難しい

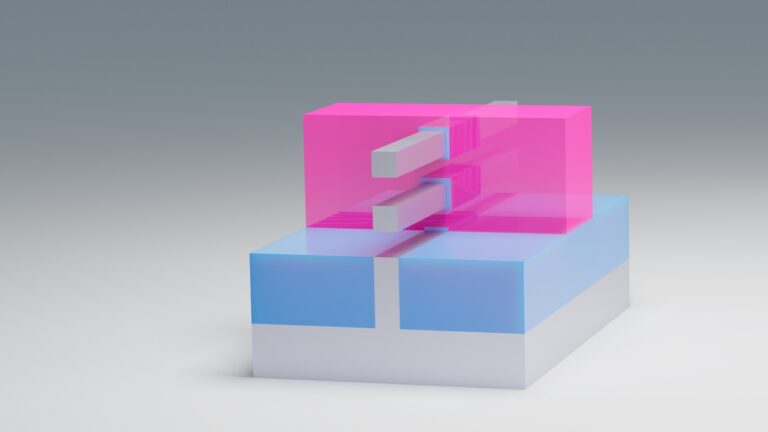

【5】GAA（Gate-All-Around）構造の登場
さらに進化したのが、GAA構造（ゲート全周囲型）です。
FinFETでは3方向だったゲートを、GAAではチャネルを全周囲から包み込む形に拡張しました。
構造の特徴：
● チャネルがナノワイヤ（細い棒状）またはナノシート（薄い板状）
● ゲートがその周囲360度を完全に囲む
● チャネル制御性が最大化され、リークを最小化
【6】GAA構造の利点
GAAでは、以下のような性能向上が実現されます。
● ゲート制御力のさらなる向上（電気的干渉の最小化）
● オフ電流の極小化による超低消費電力化
● チャネル幅（ナノシート厚）を制御することで特性を調整可能
● 微細化限界を2nm以下まで拡張可能
このため、GAAは「ポストFinFET時代の主流技術」として注目されています。
【7】代表的なGAAアーキテクチャ
半導体各社では、GAAの呼称や実装方式が異なります。
● Samsung：MBCFET（Multi-Bridge Channel FET）
● TSMC：Nanosheet GAA
● Intel：RibbonFET
● IBM / IMEC：Horizontal Nanowire GAA
いずれも基本原理は同じで、チャネルを完全にゲートで囲む方式です。
【8】FinFETとGAAの比較
● 構造：FinFET＝3面ゲート、GAA＝全周ゲート
● 制御性：GAAの方が優れる（電界制御100％）
● リーク電流：GAAの方が少ない
● 製造難易度：GAAの方が高く、工程数も増加
● 世代適用：FinFET＝10nm〜5nm世代、GAA＝3nm以降世代
【9】今後の展望
GAAの次の候補として、さらに新しい構造が研究されています。
● CFET（Complementary FET）：NMOSとPMOSを縦に積層した構造。さらなる高密度化を実現。
● 2D半導体GAA：MoS₂などの原子層材料を用いたGAA構造。極限の微細化が可能。
● 量子ドットトランジスタ：電子の量子効果を利用して動作する究極のナノデバイス。
今後は「構造 × 材料 × 物理現象」の三方向からの革新が進むと予測されます。
【10】まとめ
・ FinFETは3D構造のMOSFETで、微細化の限界を突破した技術。
・ GAAはFinFETをさらに進化させ、チャネルを全周囲から制御する構造。
・ FinFET → GAA → CFET の順で進化が進んでいる。
・ 微細化が進むほど、構造技術と材料技術の融合が鍵となる。
【理解チェック】
１．FinFETと従来MOSFETの最大の違いは？
２．GAA構造のメリットは？
３．FinFETの後継技術として注目される構造は？
