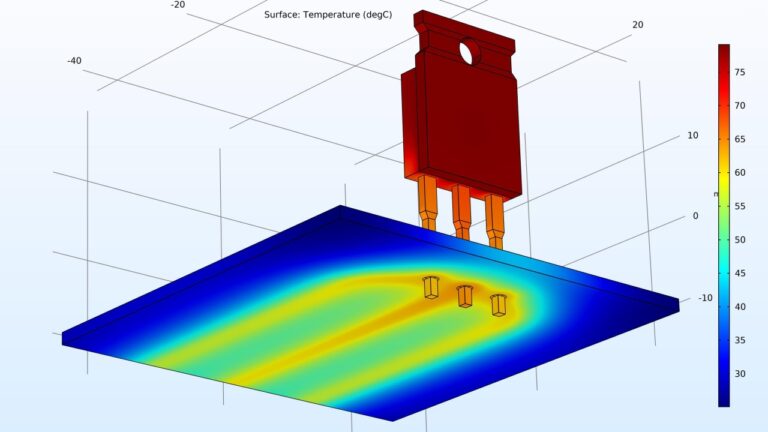

定義はシンプル。

電気特性と熱特性を同時に評価すること。

評価対象は：

・発熱量

・温度分布

・電流密度

・抵抗変化

・劣化進行



つまり：

電流 → 発熱 → 抵抗変化 → さらに発熱

という連鎖反応を解析する技術。

理由は3つ。



① 電力密度の急上昇

AIチップでは：数百W / チップ

局所では：数W/mm²



② 微細化による電流集中

配線断面積が縮小。→ 電流密度増大。



③ 放熱限界の接近

TIM・ヒートスプレッダでも熱を逃がしきれない。



結果：

電気問題が熱問題に直結する。

主因はジュール発熱。



● ジュール熱

P = I²R

電流が増えるほど指数的に増加。



● スイッチング損失

高速動作時：

・充放電損失

・ゲート損失



● リーク電流発熱

微細化でリーク増大。

待機時でも発熱。



● 接触抵抗発熱

バンプ・TSV・RDLで発生。

温度上昇で変化する代表例：



・抵抗増加→ 電圧降下増大

・移動度低下→ 性能低下

・リーク電流増加→ 消費電力増大

・しきい値電圧変動→ 誤動作リスク



つまり：温度は性能劣化因子。

熱と電気が絡む故障は多い。



● エレクトロマイグレーション（EM）

高温 × 高電流で原子移動。

配線断線。



● サーマルランナウェイ

発熱 → 抵抗低下 → 電流増加 → 発熱増加。

暴走的破壊。



● TDDB加速

絶縁膜破壊が温度で加速。



● はんだ疲労加速

熱サイクルで劣化促進。

連成評価は単独解析では不十分。



● 電気解析

・IRドロップ

・電流密度



● 熱解析

・温度分布

・熱流束



● 連成解析

両者を同時計算。

ツール例：

・FEM解析

・CFD解析

・電磁界連成解析

熱経路設計が鍵。

主な熱流：

チップ → バンプ → 基板 → ヒートスプレッダ → 冷却系



影響因子：

・TIM熱抵抗

・バンプ密度

・TSV配置

・ヒートスプレッダ材質



つまり：パッケージは放熱回路。

特徴は3つ。



① 局所ホットスポット

演算ブロック集中。



② メモリ近接配置

HBMが熱拡散阻害。



③ 3D積層構造

熱が逃げにくい。



結果：温度ムラが性能を決める。

代表例：



● 電源配線強化　→ IRドロップ低減

● バンプ密度最適化　→ 放熱改善

● 高熱伝導TIM採用　→ 熱抵抗低減

● ヒートスプレッダ大型化　→ 熱拡散

● 液冷統合　→ AIチップ向け

連成問題は量産後に顕在化しやすい。

症状例：

・周波数低下

・消費電力増加

・熱暴走

・早期故障



そのため：設計段階での連成解析が必須。

注目領域：



● チップレット熱連成設計
● 3D積層熱解析
● Co-package Optics熱評価
● 液冷パッケージ解析
● AIによる熱予測



設計領域は、電気単独 → 熱連成 → システム連成へ拡張。

・電気と熱は相互依存

・発熱は電流密度に比例

・温度は電気特性を劣化させる

・EM・暴走など故障要因に直結

・先端AIチップでは最重要評価領域

１．なぜ電気評価だけでは不十分なのか？

２．ジュール発熱の式を説明せよ。

３．サーマルランナウェイはどのように発生するか？

４．なぜ3D積層チップは熱設計が難しいのか？
